ПРЕДВАРИТЕЛЬНЫЙ СТЕРЕОУСИЛИТЕЛЬ
Е. Девятов
В последнее время радиолюбители все большее внимание уделяют высококачественным усилителям мощности звуковой частоты. Однако на качество звуковоспроизводящего тракта оказывает большое влияние и предварительный усилитель, который должен обладать малым коэффициентом гармоник, низким уровнем собственных шумов, высокой перегрузочной способностью, а также хорошим согласованием с различными источниками сигнала звуковой частоты. Предлагаемый предварительный стереоусилитель в значительной степени отвечает этим требованиям. Он предназначен для совместной работы с любым усилителем мощности чувствительностью 0,5...1 В и входным сопротивлением не менее 1 кОм. Особенностью усилителя является отсутствие щелчков при включении и выключении всех кнопок управления.

Основные технические характеристики

Рабочий диапазон частот при неравномерности АЧХ
0,5 дБ, Гц ........................................................20.. .20 000
Чувствительность мВ.....................................250
Номинальное напряжение, на выходе, В ....1
Входное сопротивление, кОм.......................200
Коэффициент гармоник, %, не более
на частоте 1 кГц .............................................0,07
на частоте 16 кГц............................................0,12
Уровень шумов, дБ, не более.........................76
Пределы регулировки тембра на частотах 40 Гц и 16 кГц,
дБ, не менее ................................................... ╠15
Перегрузочная способность, дБ, не менее .. 26

Принципиальная схема левого канала предусилителя показана на рис. 1.

рис1
Входной сигнал поступает на переменный резистор R1, являющийся регулятором баланса, а с его движка≈на затвор полевого транзистора VT1, включенного истоковым повторителем. Истоковый повторитель обеспечивает высокое входное сопротивление усилителя и нормальную работу тонкомпенсированного регулятора громкости. С истока транзистора VT1 сигнал поступает на переменный резистор R6, выполняющий функцию регулятора громкости, ас его движка≈на вход усилителя напряжения, выполненного на транзисторах VT2 и VT3 разной структуры. Коэффициент усиления этого каскада 22 дБ.
С коллектора транзистора VT3 сигнал подается на регуляторы тембра, а затем еще на один усилитель напряжения на транзисторах VT4 и VT5, компенсирующий ослабление сигнала на узле регулировки тембра звука. Тембр звука по низшим частотам регулируют переменным резистором R22, по высшим ≈ резистором R27.
Кнопкой SB1 включают тонкомпенсацию, выполненную на резисторе R6 без отвода. Кнопкой SB2 переключают канал усилителя на режим ╚Моно╩. Кнопкой SB3 включают ФНЧ с частотой среза 10 кГц, кнопкой SB5≈ ФВЧ с частотой среза 60 Гц. Крутизна спада АЧХ фильтров 6 дБ/октаву. Кнопкой SB4 отключают регуляторы тембра для получения линейной АЧХ. Оба канала предусилителя питаются от стабилизированного источника постоянного тока напряжением 20 В. Максимальный потребляемый ток 50 мА.

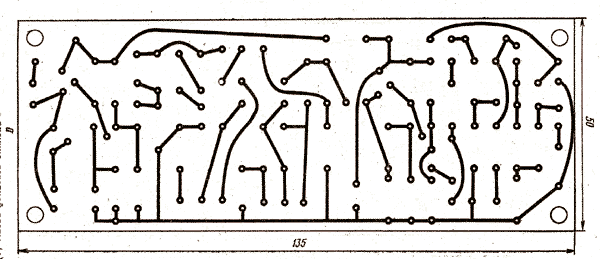

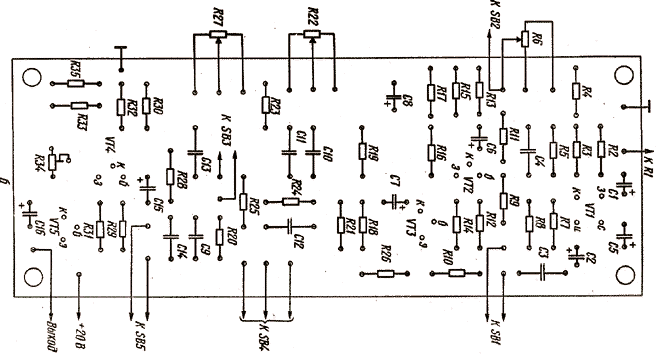

Конструкция и детали. Усилитель собран на печатной плате размерами 135х50 мм (рис. 2) из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм. Все постоянные резисторы МЛТ-0,25, переменные≈сдвоенные СПЗ-ЗОг. Резисторы R6, R22 и R27 должны быть группы В, A R1 ≈ группы А. Подстроечный резистор R34≈СП-5. Конденсаторы ≈ К50-6 и КМ. Кнопочные переключатели П2К.
Транзистор КП303Г можно заменить на любой из этой же серии. Вместо КТ3102Д можно применить транзисторы этой же серии с буквенными индексами А, Б, В, КТ315 (Б, Г) или КТ342 (А, Б), вместо транзисторов КТ3107Д≈КД3107 (Б, Г, Е, Ж), КТ361 (Б, Г) или КТ502(Б,Г).
рис2 а
рис2 б
Налаживание усилителя начинают с проверки отсутствия ошибок в монтаже. Затем включают питание и подбором резистора R3 устанавливают на истоке транзистора VT1 напряжение 8...9 В. Далее на вход подают от генератора сигнал частотой 1000 Гц напряжением 250 мВ, а к выходу подключают осциллограф и высокоомный вольтметр. Движки регуляторов громкости и тембра устанавливают в верхнее по схеме положение, а регулятора баланса ≈ в среднее. Подстроечным резистором R34 устанавливают на выходе усилителя напряжение 1 В и увеличивают напряжение генератора до тех пор, пока не наступит двухстороннее ограничение сигнала. Симметричности ограничения сигнала на выходе усилителя добиваются подбором резистора R12. При необходимости более точно подбирают и резистор R29.
Коэффициент гармоник, указанный в основных технических характеристиках описанного предусилителя, измерялся автоматическим измерителем нелинейных искажений С6-7, а в качестве источника входного сигнала использовался генератор ГЗ-112-1.
