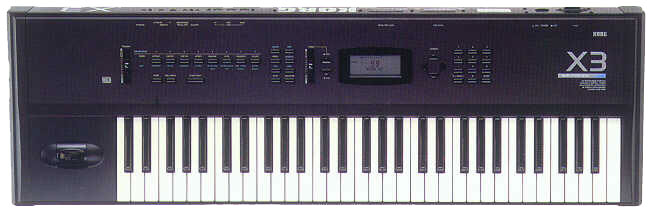

"Korg X3: Документация, XEdit, Sysex."

Инструкция по эксплуатации на Английском языке.

Нет смысла говорить о том, что однажды граммотно построенный и спроектированный инструмент прослужит долго. И дело здесь не в долговечности его интегральных схем или корпуса, речь идет о технологии, о способах синтеза звука, которыми он обладает. И Korg X2/X3 здесь не исключение. Эти статьи помогут Вам разобраться во всех мелочах его управления, откроют некоторые хитрости, а также обогатят Вашу коллекцию новыми патчами и примерами.

Вашему вниманию предлагается лучшее, что мне удалось найти за последние 3 года в мире ПО для Korg X3. XEdit поистине уникальная программа. Кроме уже стандартной загрузки/прошивки средствами миди порта самого инструмента, она представляет возможность изменения любого параметра(из доступных) в реальном времени. Вы просто слышите как одним движением мыши способны, к примеру, изменить огибающую мультисаунда. Уже не говоря о том, что любую программу, комби или патч ударных Вы можете мгновенно сохранить. Вы даже можете сортировать их по группам, чем обеспечите более оптимальный поиск.

Плюс огромный банк программ(>1000) в формате XEdit.

Программирование Sysex.

Было время, когда я это считал совершенно бесполезным занятием. Куча шестнадцатиричных слов, в которых черт ногу сломит. Однако, постоянно возникали ситуации, когда требовалось что-то срочно переключить, настроить контроллер, обнулить значение... Этот список я могу очень долго продолжать, возможностям применения коротких Sysex собщений нет предела. Что уже говорить об огромных посылах. Это захватывает. Сейчас остановимся лишь на применении небольших транзакций, способных значительно облегчить и повысить качество работы.

Примем по умолчанию, заголовок F0 42 3(?) 35, где

F0	Exclusive status
42	Korg ID
3(?)	Global channel
35	X3 ID

Global midichannel	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
(?) значение	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F

Далее просто необходим код операции.

Код операции	Описание
42	Mode Data
47	All Drum Sound (PCM Card) Name Dump
45	All Multisound Sound (PCM Card) Name Dump
4E	Mode Change
41	Parameter Change
53	Drumkit Parameter Change
40	Program Parameter Dump
4C	All Program Parameter Dump
49	Combination Parameter Dump
4D	All Combination Parameter Dump
48	All Sequence Data Dump
51	Global Data Dump
52	Drums Data Dump
50	All Data (Global, Drum, Combi) Dump
26	Received Message Format Error
23	Data Load Complete
24	Data Load Error
21	Write Completed
22	Write Error

Далее поле данных. Эта часть sysex включает две вещи: номер параметра, который Вы желаете изменить, и значение этого параметра. Однако размещение полей в превое время может вызвать недоумение. Дело в том, что структура одного информационного поля следующая: LSB MSB - нижний, верхний регистр. Т.о. чтобы задать параметру, к примеру, 1 значение 5, Вы должны записать следующее: 01 00 05 00 (каждые две части в обратном порядке).
И наконец, каждое сообщение заканчивается значением F7.

Sysex: примеры использования.

We willsee in this example how to change Korg X3 modes, (i.e. PROGAM, COMBI, EDIT PROGRAM, EDIT COMBI, SEQ, EDIT SEQ, GLOBAL et DISKmodes).

We can seehere that the mode change function code is 4E

The use of this code function is shown below:

(page 193 of the operating manual)

The mode is given by the m value:

(note 11, page 195 of the operating manual)

To work inthe combination mode for example, you have to send the following sysex (global channel 1):

F0 42 30 35 4E 00 00 F7

And for the sequencer mode:

F0 42 30 35 4E 04 00 F7

Easy,isn't it ?

You canput this at the beginning of a song (with cubase or cakewalk for example). This will put the Korg X3's mode to sequencer when youstart playing the song.

Example 2: How to change sounds parameters ?

We willhere change sounds parameters via sysex. More precisely, we will change the first oscillator's panoramic.We first have to place the keyboard in the edit program mode by the following sysex:

F0 42 30 35 4E 03 00 F7.

We can seein the herethat the mode change function code is 41

The use of this code function is shown here

(note 23,page 194 of the operating manual)

The notes in italics refer to tables and notes of the operationg manual, where we can found how to use the parameterchange function code.Table 6 corresponds to program parameters. This table shows all the parameters of a sound in the X3. Here isan extract of this table. The parameter that interrets us is in red color.

tabe 7 (table 6, page 199 of theoperating manual)

The parameter number that corresponds to the panoramic is 28. Be careful, this value is expressed in thedecimal system. You have to convert it in the hexadecimal system, giving 1C. Remind that you must write the function code ina reversed way. So we write 1C 00. The third column of table 7 refers to table 1. In this table, the way to calculatethe value to send is explained. Here, we have to refer to number 86 of table 1. Here is an extract of this table:

table 8 (extact of table 1, page 196 of the operating manual)

The valuesof the panoramic control vary between 00 et 1E. (*5) indicates that more informations are available:

table 9 (remark 5, page 196 of the operating manual)

To set thepanoramic of the first oscillator, you have to send the 00 00 value for a 14A pan, the 01 00 for the 13Avalue, the value 02 00... (don't forget to write it in a reversed way, 02 00 instead of 00 02).

For example, to set the pan to CNT, you have to send the 0F 00 value.

You have to sent the following sysex: F0 42 30 35 41 1C 00 0F 00 F7
